VINUTÉ TLAČNÉ PRUŽINY
Návrh vinutých tlačných pružin a jejich soustav.
Kromě obvyklého výpočtu axiální tuhosti a prosté napjatosti také posouzení stability pružiny a výpočtu její příčné tuhosti v závislosti na axiálním stlačení.
Nabízím také posouzení únavové pevnosti pro daný počet cyklů a velikost rozkmitu zatížení.

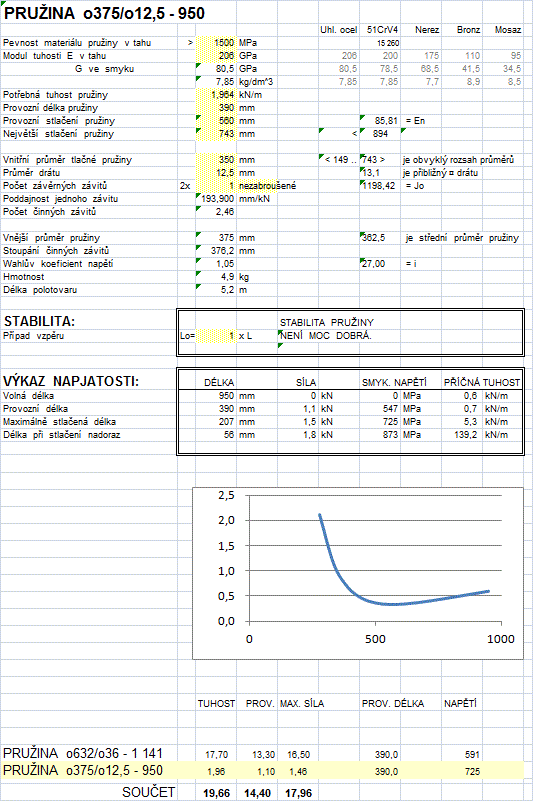

Axiální tuhost a napjatost pružiny je počítána standardními vzorci s užitím Wahlova koeficientu, vzorce pro příčnou tuhost a stabilitu jsou mým dílem. Viz graf příčné tuhosti na obrázku vpravo.
Návrhový program je sestaven v prostředí Excel.
Je v něm počítána hmotnost pružiny i délka polotovaru, protože návrh větších pružin může být omezen délkou válcované tyče.
Zkušenost:
Nemá smysl pokoušet se o návrh pružiny za pomoci aplikace MKP. Takový postup vede k velikému počtu neúspěšných pokusů, protože závislost tuhosti na průměrech pružiny a drátu je silně nelineární a proto těžko odhadnutelná.
